Изоляторы секционные предназначены для электрического раздела секций контактной сети электрифицированных железных дорог переменного тока. Изоляторы могут устанавливаться на контактной подвеске с одним или двумя контактными проводами сечением120 мм2 (МФ 120),100 мм2 (МФ-100) или 85 мм2 (МФ-85) по ГОСТ 2584-86.

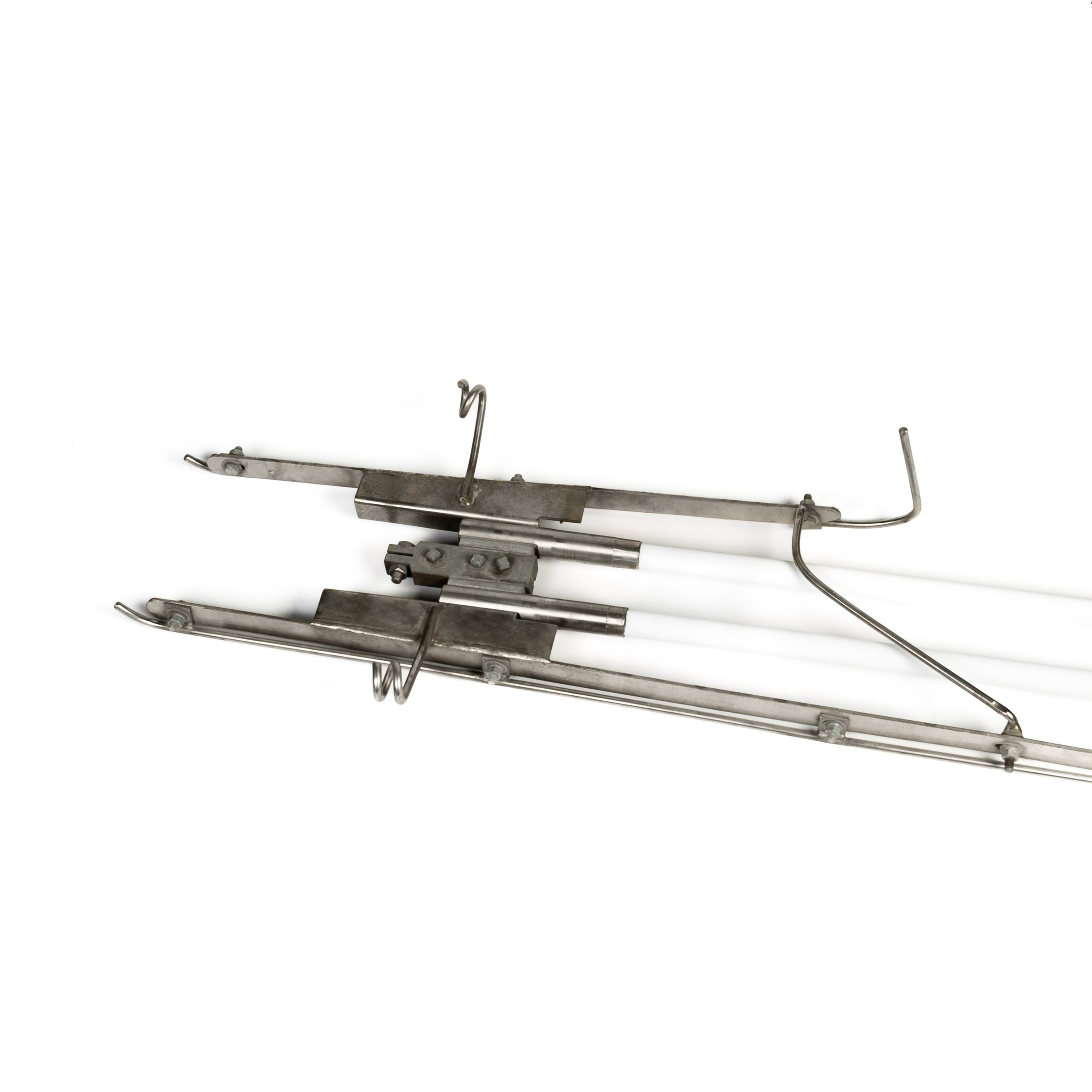

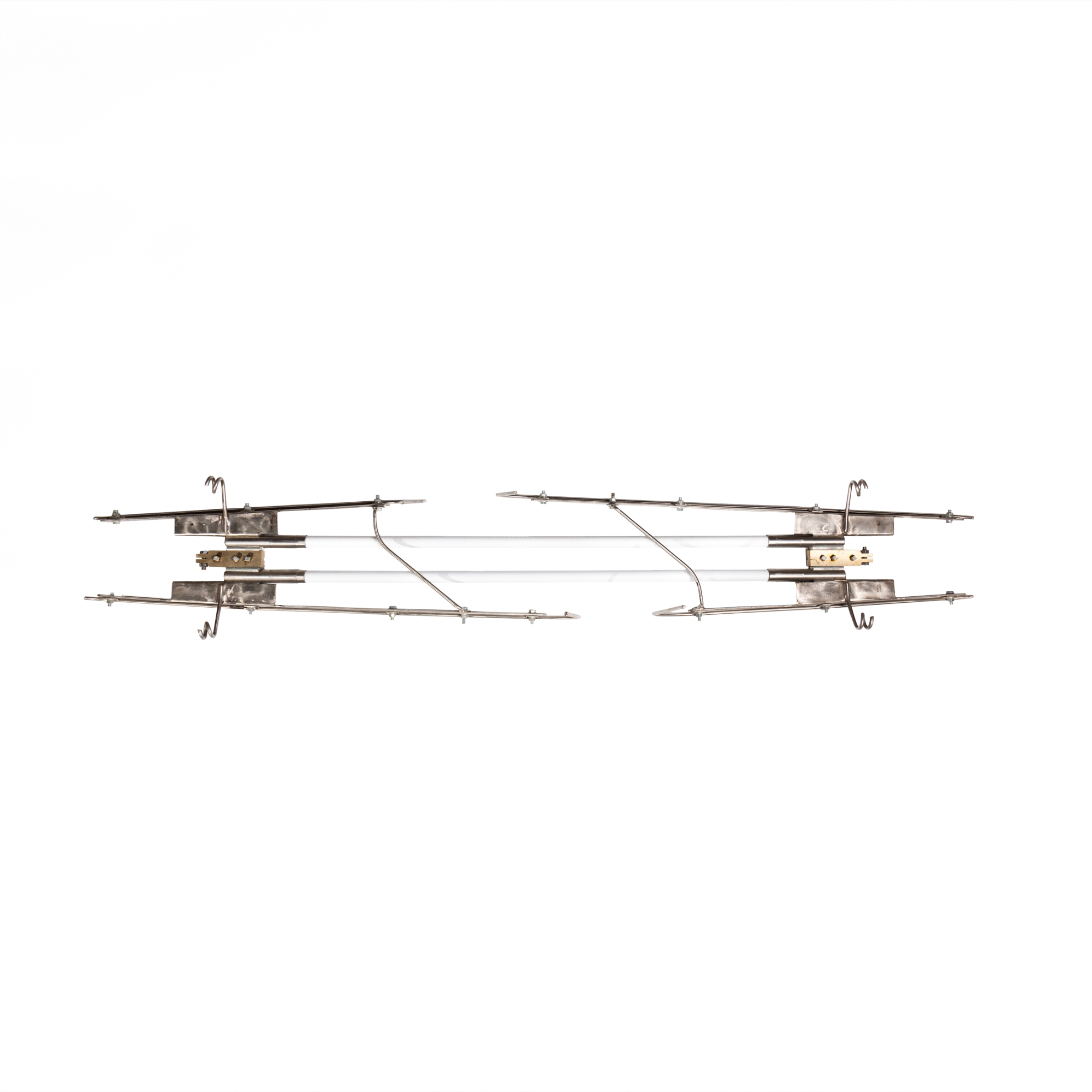

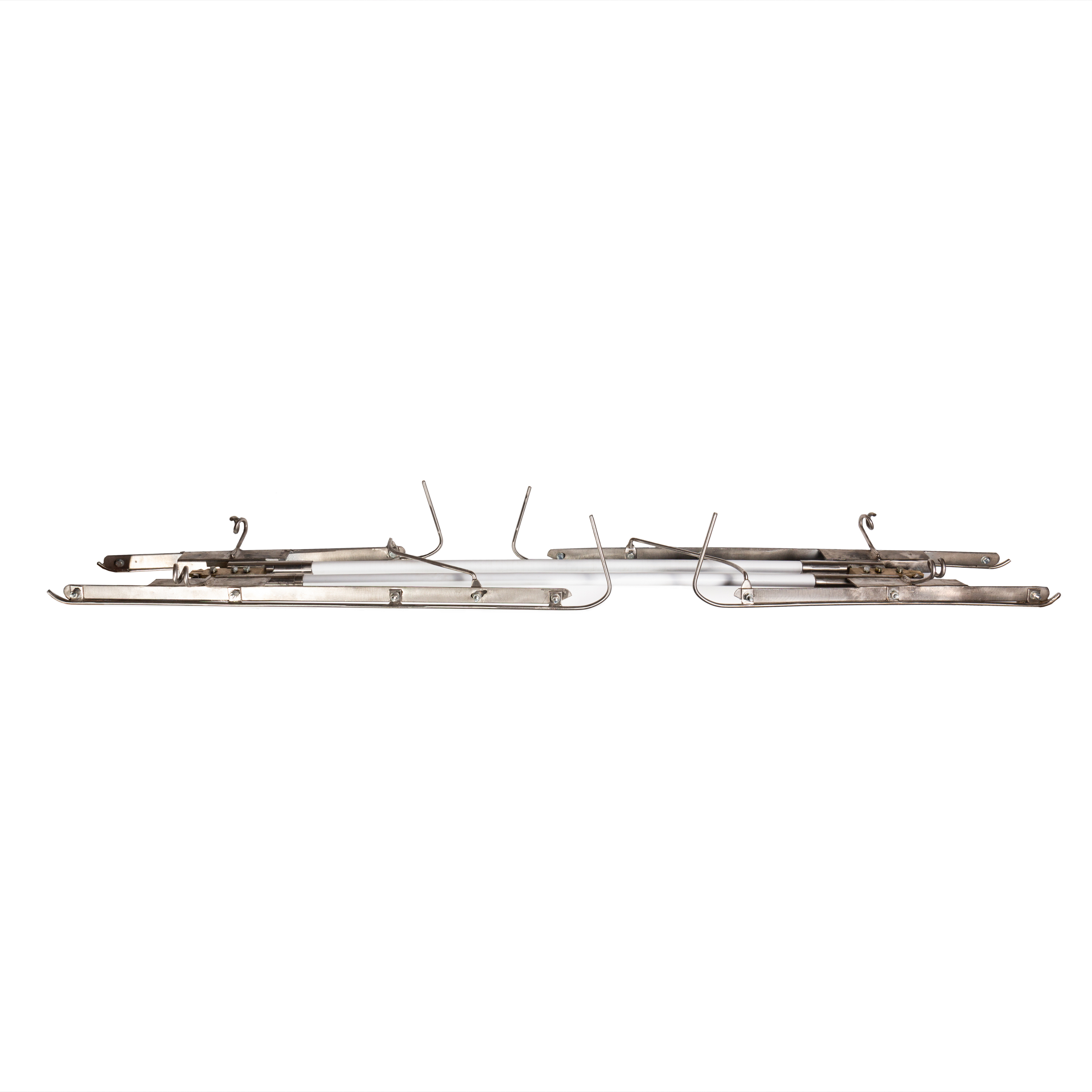

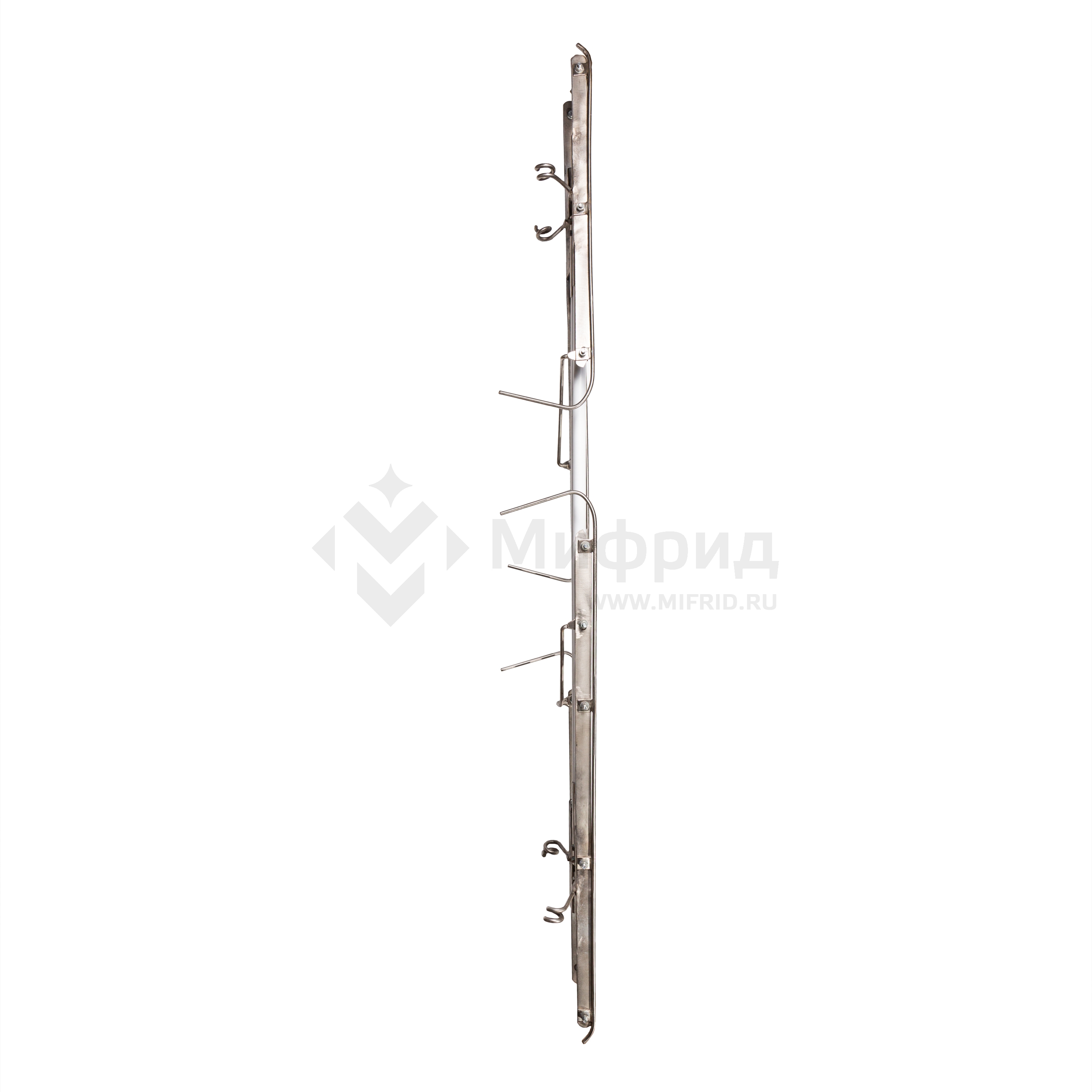

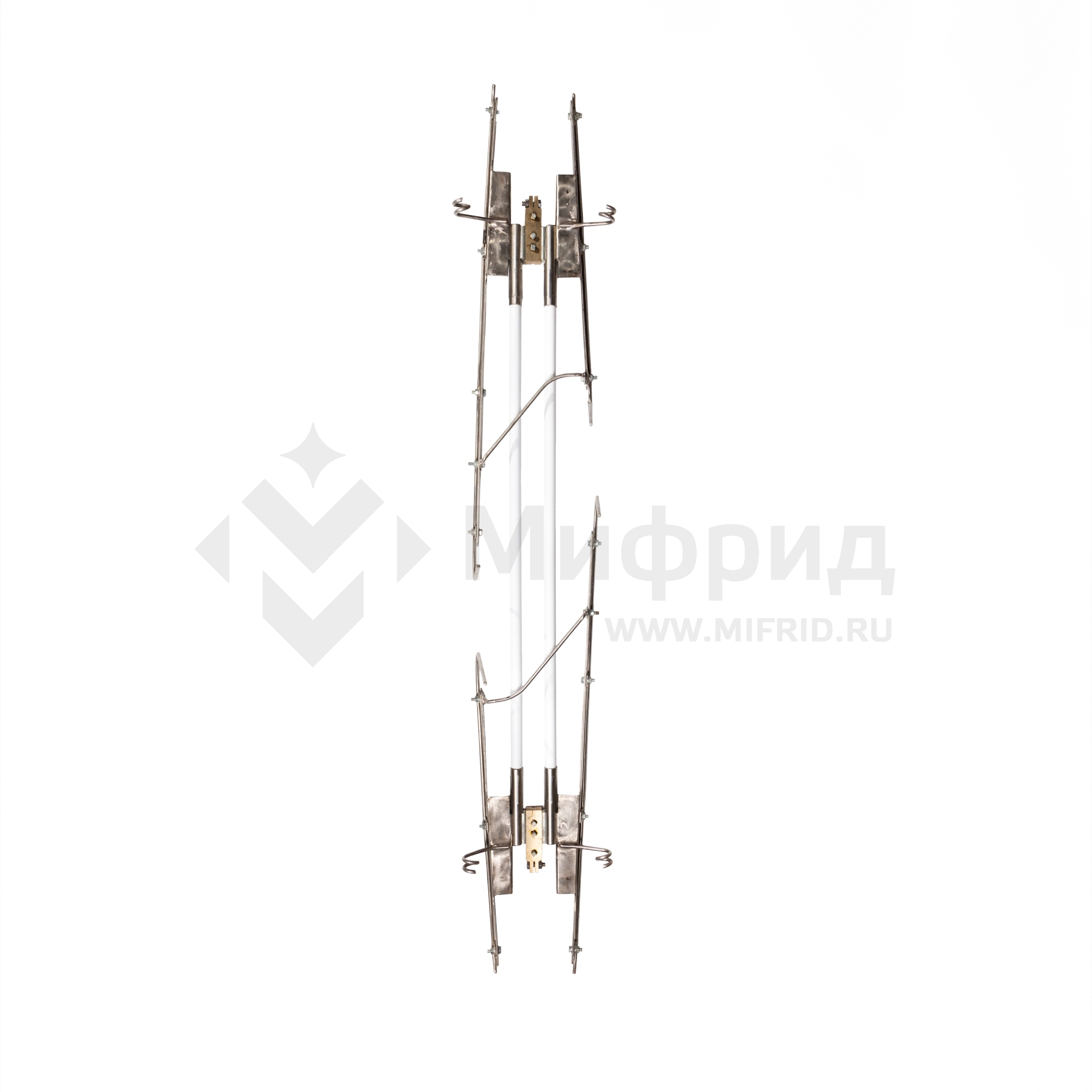

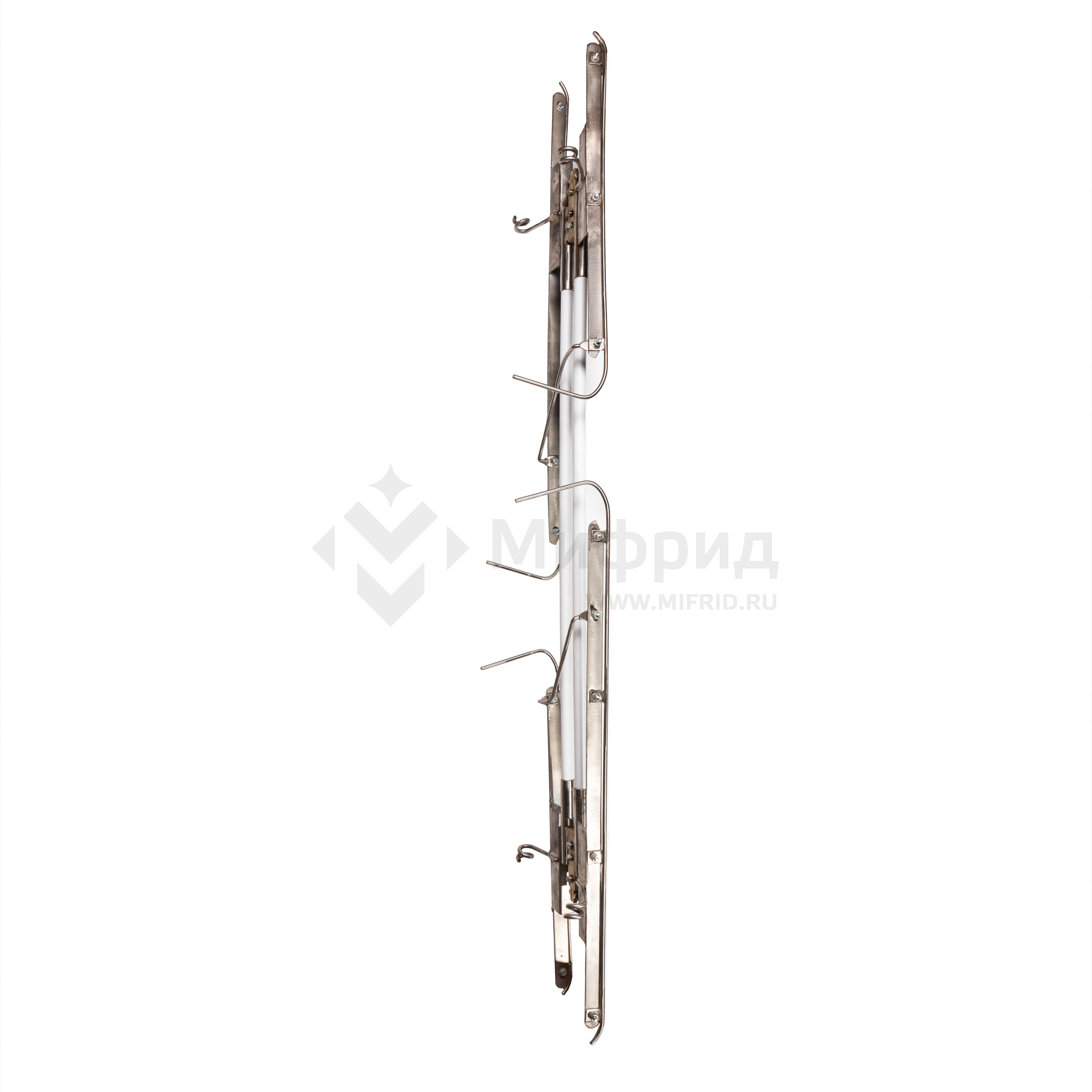

Изоляторы ИС-80-25-1 и ИС-80-25-2 состоят из двух изолирующих вставок обеспечивающих электрический раздел секций контактной подвески, и четырех скользунов предназначенных для обеспечения плавного прохода токоприемников по изолятору. Внутренние концы скользунов выполнены в виде дугогасящих рогов. Длинные и короткие скользуны, установленный с двух сторон изолирующих вставок, образуют дугогасящие ловушки смещенные друг относительно друга.
Натяжение контактных проводов передается на изолирующие вставки через стыковые зажимы, отличающиеся исполнением для одного или двух контактных проводов
Конструкция изоляторов обеспечивает превышение нижних поверхностей оконцевателей изолирующих вставок над рабочими поверхностями скользунов в пределах (3-5) мм, исключая касание токоприемником изолирующих вставок при проходе по изоляторам.
Вид климатического исполнения УХЛ1 по ГОСТ 15150-69.
Проект Кс 229.00.000.
ТУ 3185-004-00184939-2014
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра и размера |
Норма |
|
|
ИС-80-25-1 |
ИС-80-25-2 |
|
|
1. Номинальное напряжение, кВ |
25 |
|
|
2. Длина пути утечки изолирующего элемента (вставки), мм, не менее |
1000 |
|
|
3. Разрушающая механическая сила при растяжении изолирующего элемента (вставки), кН, не менее |
90 |
|
|
4. Механическая прочность основной конструкции изолятора, кН |
120 |
|
|
5. Разрушающая механическая сила при растяжении изолятора в соединении с контактным проводом, не менее, кН |
36 |
|
|
6. Воздушный зазор между дугогасительными рогами, мм |
150±10 |
|
|
7. Допускаемая скорость прохода токоприемников по изолятору, км/ч |
80 |
|
|
8. Габаритные размеры, мм, не более |
|
|
|
– длина |
1945 |
|
|
– ширина – высота |
340 181 |
|
|
9. Масса, кг, не более |
14,6 |
15,0 |
|
10. Средняя наработка на отказ, число проходов токоприемника, не более |
5х105 |
|
|
11. Средний срок службы, лет, не менее |
20 |
|
|
12. Назначенный срок службы, лет, не менее |
25 |
|
