Предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и в распределительных устройствах электростанций и подстанций переменного тока напряжением 10 кВ частотой до 100 Гц при температуре окружающего воздуха от - 60 до + 50 оС.
Климатическое исполнение и категория размещения УХЛ 1 по ГОСТ 15150.
Изготавливаются по ТУ 3494-024-82442590-2015
Соответствуют ГОСТ Р 52082.
| Наименование | ОСК 20-10-А-4 | ОСК 20-10-Б-4 | ОСК 20-10-В-4 | |
| Нормированная разрушающая сила на изгиб, кН | 20 | 20 | 20 | |
| Нормированный разрушающий крутящий момент, кН·м | 1,0 | 2,0 | 2,0 | |
| Строительная высота Н, мм | 210 | 280 | 285 | |
| Изоляционная высота L, мм | 160 | 208 | 208 | |
| Длина пути утечки, мм, не менее | 460 | 650 | 650 | |
| Выдерживаемое напряжение, кВ | грозового импульса | 85 | 130 | 130 |
| 50 Гц в сухом состоянии | 45 | 80 | 80 | |
| 50 Гц под дождем | 30 | 50 | 50 | |
| Разрядное напряжение 50 Гц в загрязненном и увлажненном состоянии, кВ, не менее | 13 | 13 | 13 | |
| Нормированная удельная поверхностная проводимость слоя загрязнения, мкСм | 30 | 30 | 30 | |
| Допустимая степень загрязнения (СЗ) по ГОСТ 9920 | IV | IV | IV | |

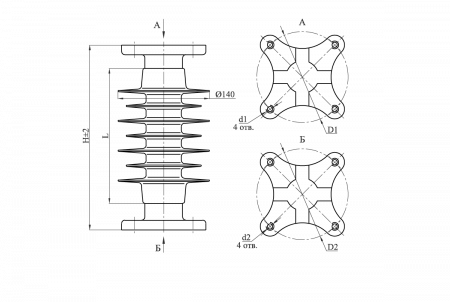

Присоединительные размеры изоляторов
| Наименование | H,мм | Верхний фланец | Нижний фланец | ||
| D1 | d1 | D2 | d2 | ||
| ОСК 20-10-А-4 | 210 | Ø120 | 4М12 | Ø120 | 4Ø15 |
| ОСК 20-10-А01-4 | 210 | Ø127 | 4Ø13 | Ø127 | 4Ø13 |
| ОСК 20-10-Б-4 | 280 | Ø140 | 4M16 | Ø140 | 4Ø18 |
| ОСК 20-10-Б01-4 | 280 | Ø140 | 4M12 | Ø127 | 4Ø13 |
| ОСК 20-10-В-4 | 285 | Ø127 | 4Ø13 | Ø127 | 4Ø13 |
| ОСК 20-10-В01-4 | 285 | Ø140 | 4M12 | Ø140 | 4Ø15 |
| ОСК 20-10-В02-4 | 285 | Ø140 | 4Ø15 | Ø140 | 4Ø15 |
| ОСК 20-10-В03-4 | 285 | Ø120 | 4Ø15 | Ø120 | 4Ø15 |
| ОСК 20-10-В04-4 | 285 | Ø120 | 4M12 | Ø120 | 4Ø15 |
| ОСК 20-10-В05-4 | 285 | Ø76 | 4M12 | Ø76 | 4M12 |
