Ограничитель может быть использован для замены разрядника РВКУ-3,3А01 при ремонте электропоездов, так как защитные характеристики и установочные размеры ограничителя и разрядника идентичны.
Ограничитель соответствует ТУ3414-114-49040910-2013.
На ограничитель перенапряжений получен сертификат соответствия требованиям безопасности №ТС RU C-RU.ЖТ02.В.01673.

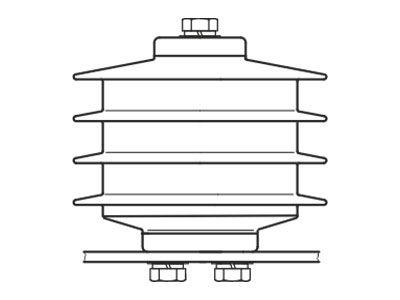

Ограничитель состоит из высоконелинейного оксидно-цинкового варистора с контактными выводами, заключенными в композитный герметизированный корпус. Наружная оболочка выполнена из трекингостойкой кремнийорганической резины.
В нормальном рабочем режиме на ограничитель воздействует рабочее напряжение сети. При указанном напряжении нелинейный варистор ограничителя обладает большим сопротивлением и через него протекает очень маленький ток, который составляет доли миллиампера.
При возникновении перенапряжений в сети сопротивление варистора резко падает и он переходит в проводящий режим. В этот момент через варистор протекает ток порядка сотен и тысяч ампер. Вследствие того, что сопротивление варистора в этот момент мало, возникшее на нем напряжение не превышает электрической прочности защищаемой изоляции. После снижения перенапряжения ограничитель возвращается в первоначальное состояние.
Преимущества ограничителей ОПН-П1-3/4УХЛ1 по сравнению с разрядником РВКУ-3,3А01.
Ограничитель не требует профилактических испытаний в процессе эксплуатации.
Имеет более стабильные характеристики в процессе эксплуатации.
По сравнению с разрядниками РВКУ-3,3А01 ограничитель ОПН-П1-3/4УХЛ1 имеет меньшую массу, высоту и обладает большей стойкостью к актам вандализма.
Сравнение по массе и высоте
Тип аппарата | Высота, мм | Масса, кг |
РВКУ-3,3А01 | 400 | 30 |
ОПН-П1-3/4УХЛ1 | 180 | 2,5 |
Кроме того при аварийных ситуациях, при взрывном разрушении покрышка из полимера обладает меньшей поражающей силой, т.е. более безопасна.
Наименование параметра | Норма |
Напряжение токоприемника подвижного состава, кВ | 3,0 |
Напряжение постоянного тока на ограничителе, допустимое в течение 10 с (номинальное напряжение), Uн, кВ | 6,0 |
Наибольшее длительно допустимое рабочее напряжение постоянного тока, Uнр, кВ | 4,0 |
Номинальный разрядный ток (импульс тока 8/20 мкс), IH, kAmax | 10 |
Остающееся напряжение при грозовом импульсе тока 8/20 мкс, с амплитудами:
|
-3,3А 8,0-8,5 9,1 9,6 |
Токовая пропускная способность:
|
10 2100 100 |
Группа вибропрочности и виброустойчивости М25 по ГОСТ 17516.1, степень жесткости 10б | |
Допустимое тяжение проводов в горизонтальном направлении, Н, не менее | 380 |
Длина пути утечки см, не менее | 22 |
Срок службы, лет | 15 |
