Назначение
Предназначен для электродвигательного оперирования главными ножами и заземлителями разъединителей на номинальные напряжения от 330 до 750 кВ при их установке на открытом воздухе.
Приводы ПД—11УХЛ1 разработаны для комплектования вновь выпускаемых разъединителей серий РГ, РПГ, РПВ взамен приводов ПДГ—8УХЛ1 и ПД—10УХЛ1.
Конструкция

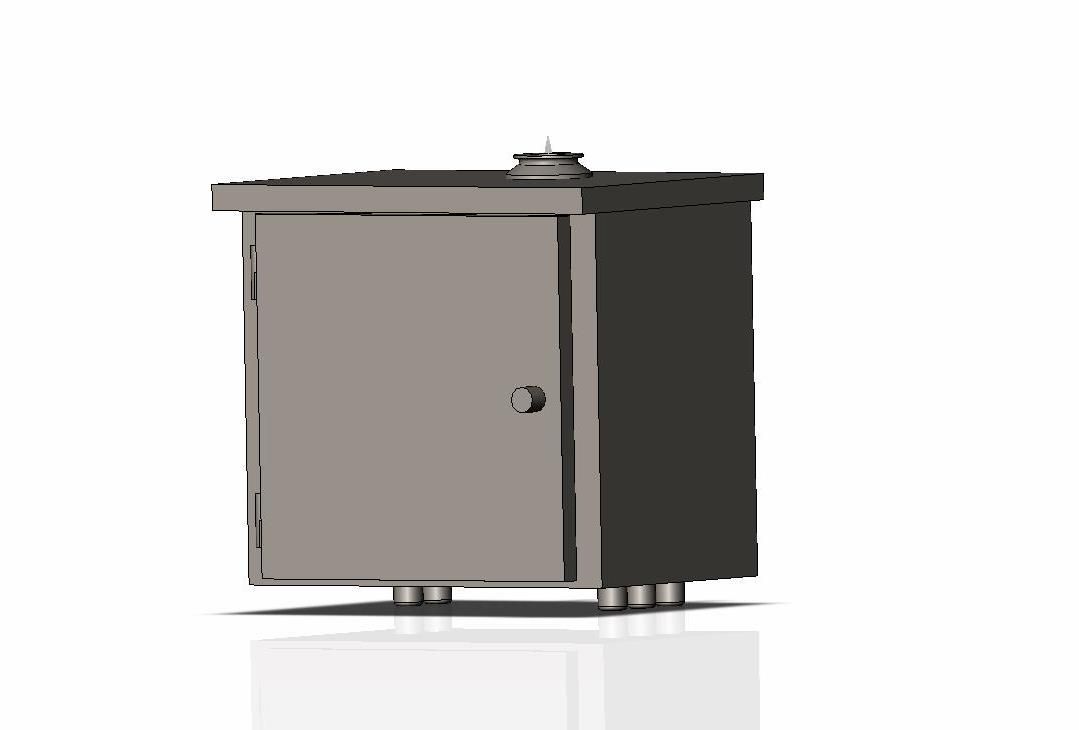

Конструктивно привод выполнен в виде одного блока, содержащего как редукторную часть, так и электрические аппараты управления и сигнализации.
Приводы для оперирования главными ножами и приводы для оперирования заземлителями имеют одинаковую конструкцию, за исключением конструктивного исполнения шкафов, которое обусловлено рабочим положением выходного вала редуктора.
Снаружи на двери приводов оперирования заземлителями имеется красная полоса.
Привод состоит из следующих основных частей шкафа, электродвигателя с редуктором, механизма блокировки ручного оперирования и коммутирующего устройства внешних вспомогательных цепей типа КСАМ12.
Технические характеристики
| Наименование параметров | ПД–11К–00УХЛ1 ПД–11К–01УХЛ1 ПД–11К–10УХЛ1 | ПД–11К–13УХЛ1 | ПД–11К–02УХЛ1 | ПД–11К–03УХЛ1 | ПД–11К–04УХЛ1 | ПД–11К–05УХЛ1 | ПД–11К–09УХЛ1 | ПД–11К–06УХЛ1 | ПД–11К–07УХЛ1 ПД–11К–11УХЛ1 | ПД–11К–08УХЛ1 | ПД–11К–12УХЛ1 |
| Максимальный крутящий момент, Нм | 1250±50 | 1250±50 | 2500±50 | 2500±50 | 2500±50 | 1250±50 | 1250±50 | 2500±50 | 1250±50 | 2500±50 | 1250±50 |
| Угол поворота выходного вала, град. | 180+10 | 180+10 | 180+10 | 180+10 | 180+10 | 180+10 | 180+10 | 180+10 | 180+10 | 90+10 | 90+10 |
| Время электродвигательного оперирования не более, с | 12 | 18 | 18 | 12 | 12 | 12 | 12 | 18 | 12 | 9 | 6 |
| Номинальное напряжение питания: — электродвигателя, В — цепей местного управления, В — цепей дистанционного управления и блокировки, В | 230/400 трехф. 230 однофаз. 220 постоянное | 230/400 трехф. 230 однофаз. 220 постоянное | 230/400 трехф. 230 однофаз. 220 постоянное | 230/400 трехф. 230 однофаз. 220 постоянное | 230/400 трехф. 230 однофаз. 220 постоянное | 230/400 трехф. 230 однофаз. 220 постоянное | 230/400 трехф. 230 однофаз. 220 постоянное | 230/400 трехф. 230 однофаз. 220 постоянное | 230/400 трехф. 230 однофаз. 220 постоянное | 230/400 трехф. 230 однофаз. 220 постоянное | 230/400 трехф. 230 однофаз. 220 постоянное |
| Параметры электродвигателя: — мощность электродвигателя, кВт — номинальный ток, А — частота вращения, не более, об/мин. | 0,37 1,3 1000 | 0,55 2,1 750 | 0,55 2,1 750 | 0,75 2,1 1000 | 0,75 2,1 1000 | 0,37 1,3 1000 | 0,37 1,3 1000 | 0,55 2,3 750 | 0,37 1,3 1000 | 0,55 2,1 750 | 0,37 1,3 1000 |
| Мощность постоянного антиконденсационного нагревателя, Вт | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Мощность нагревательных устройств с автоматическим обогревом, Вт | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Усилие на рукоятке при ручном оперировании, Н, не более | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| Число оборотов рукоятки для одной операции, не более | 120 | 120 | 120 | 120 | 120 | 120 |
