Назначение
Электродвигательные приводы типа ПДГ—12УЗ, предназначены для оперирования главными ножами и заземлителями разъединителей внутренней установки серии РВПЗ—20.Конструкция
Конструктивно привод выполнен в виде отдельных электрически связанных между собой блоков—блока управления и исполнительных блоков.
Электрическое соединение блоков осуществляется кабелем, прокладываемым при монтаже.

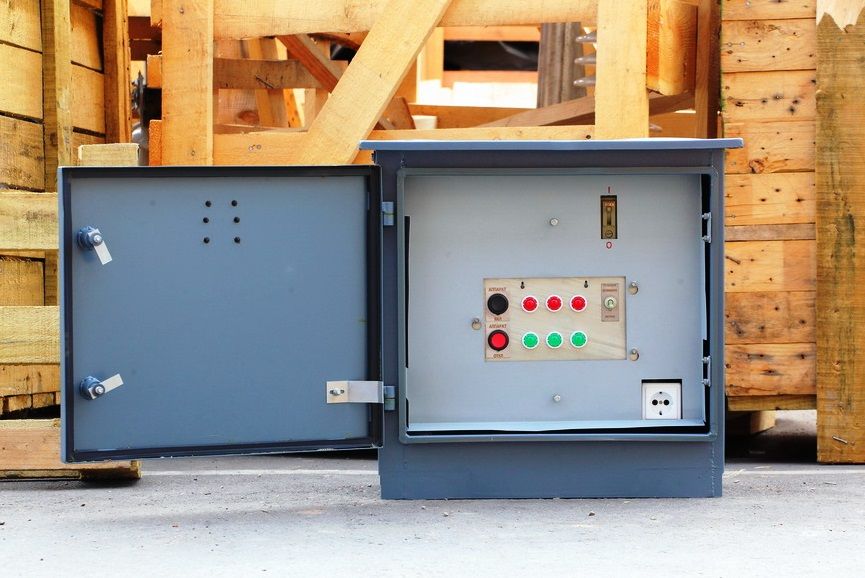

Блоки управления состоят из шкафа с дверью в котором расположены релейная панель, панель сигнализации, обогревателя и защитного листа. На дне шкафа расположены 4 или 8 кабельных ввода.
Исполнительный блок для оперирования разъединителем состоит из основания, электродвигателя, редуктора, механизма переключения коммутирующих устройств, блокировочного устройства, съемного кожуха.
Редуктор имеет три вала: входной вал, промежуточный вал и выходной вал. Опоры валов редуктора выполнены на подшипниках качения. Уплотнения вала осуществляется резиновыми манжетами.
Каждый вал имеет два выходных конца. Один конец входного вала, через упругую муфту связан с валом электродвигателя. Со стороны второго конца входного вала, на который устанавливается рукоятка ручного оперирования, установлен механизм блокировки с блок—замком.
На обоих концах промежуточного вала размещены детали механизма переключения коммутирующих устройств.
Концы выходного вала свободные и предназначены для соединения вала разъединителя с любым выходным концом.
Исполнительный блок заземлителя состоит из трехступенчатого червячно—цилиндрического редуктора, к которому крепится электродвигатель и кожух, в котором размещены коммутирующее устройство, путевые выключатели, клеммные зажимы, механизм блокировки ручного оперирования с замком блокировки.
На кожухе расположна кабельная муфта и болт заземления.
Кожух закрывается крышкой.
Для защиты оператора от случайного касания к открытым токоведущим частям и подвижным механизмам при ручном оперировании в кожухе установлен защитный лист, который крепится к кожуху с помощью винтов.
Крышка крепится к кожуху с помощью тяги и гайки.
В приводах предусмотрены электрическая и электромагнитная блокировки от неправильных операций с разъединителем и заземлителями.
Технические характеристики
| Параметры | Блок исполнительный оперирования разъединителем | Блок исполнительный оперирования заземлителем |
| Номинальный крутящий момент на выходном валу, Нм | 98±20 | 1280±50 |
| Угол поворота выходного вала, град | 180 | |
| Время электродвигательного оперирования, не более, с | 60 | 16 |
| Напряжение питания: — электродвигателя, переменное трехфазное, В — цепей управления, переменное однофазное, В — цепей блокировки, постоянное, В | 380 220 220 | 380 220 220 |
| Мощность электродвигателя, кВт | 2,2 | 0,75 |
| Мощность нагревательных устройств исполнительного блока, Вт — с автоматическим управлением обогревом — с постоянным обогревом | 60 10 | |
| Мощность нагревательных устройств блока управления, Вт — с автоматическим управлением обогревом — с постоянным обогревом | 60 25 | |
