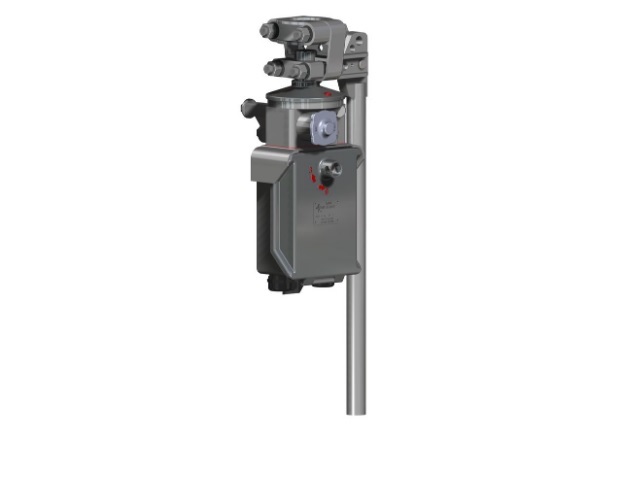

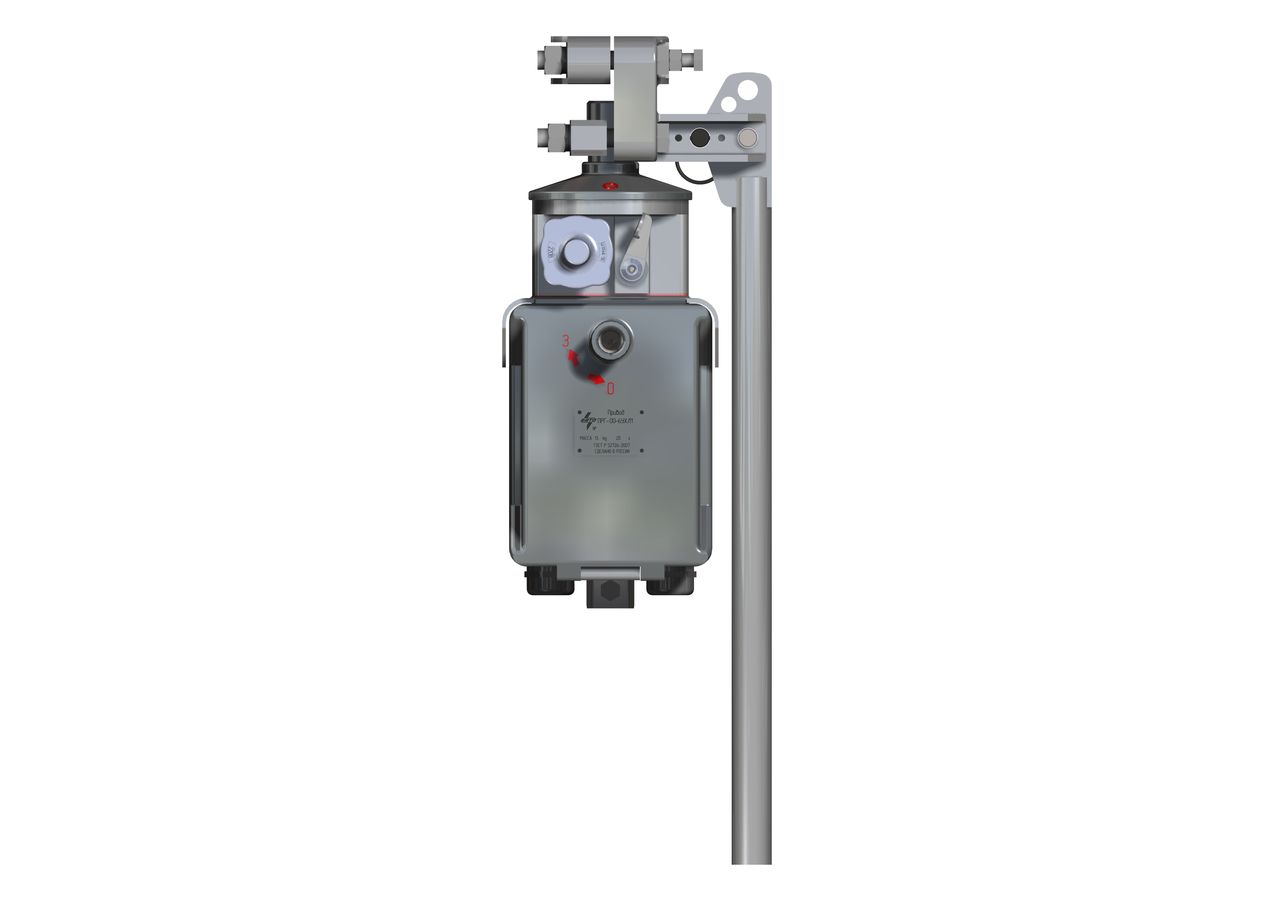

Предназначен для оперирования контактными ножами и заземлителями разъединителей новой серии РГ на номинальные напряжения 110 и 220 кВ.
Конструкция
Привод состоит из корпуса, выходного вала, механизма фиксации с приводным рычагом, коммутирующего устройства типа КСАМ12, электромагнитной блокировки на базе блок-замка — ЗБ —1МУХЛ1, кабельных вводов.
Доступ к внутренним механизмам привода (при монтаже и накладке) осуществляется после отпирания замка специальным ключом и отпускания крышки корпуса вниз.
Для соединения с валом разъединителя или заземлителя на выходном валу крепится муфта, к которой шарнирно крепится рукоятка оперирования. При оперировании она устанавливается в горизонтальное положение и фиксируется фиксатором, а по окончании оперирования устанавливается в вертикальном положении и может замыкаться висячим замком.
Конструкция привода защищена свидетельством РФ на полезную модель.
Технические характеристики
| Наименование параметра | ПРГ–00–6УХЛ1 | ПРГ–01–6УХЛ1 | ПРГ–02–6УХЛ1 | ПРГ–03–6УХЛ1 | ПРГ–04–6УХЛ1 | ПРГ–05–6УХЛ1 | ПРГ–06–6УХЛ1 | ПРГ–07–6УХЛ1 |
| Номинальный крутящий момент на выходном валу*, Нм | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
| Длина приводной шарнирной рукоятки, м | 0,76 | 0,76 | 0,72 | 0,72 | 0,72 | 0,72 | 0,76 | 0,76 |
| Угол поворота выходного вала, град | 190+5 | 190+5 | 90+5 | 90+5 | 190+5 | 190+5 | 90+5 | 90+5 |
| Максимальная длина удлинителя рукоятки**, м | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Напряжение питания цепи электромагнитной блокировки, В | постоянный ток 220 | постоянный ток 220 | постоянный ток 220 | постоянный ток 220 | постоянный ток 220 | постоянный ток 220 | постоянный ток 220 | постоянный ток 220 |
| Тип блокировки | Электромагнитная на базе замка ЗБ—1МУХЛ | |||||||
| Степень защиты от пыли и дождя по ГОСТ 14254–80 | IP63 | IP63 | IP63 | IP63 | IP63 | IP63 | IP63 | IP63 |
*Величина крутящего момента приведена при оперировании рукояткой с удлинителем
**Удлинитель с изделием не поставляется
