Разъединители РДЗ предназначены для включения и отключения обесточенных участков электрической сети высокого напряжения, а также заземления отключенных участков при помощи стационарных заземлителей.
Конструкция разъединителя РДЗ
Разъединители РДЗ изготавливаются из отдельных полюсов, которые могут использоваться в однополюсном, двухполюсном, трехполюсном вариантах установки (разъединители 35, 110, 220 кВ) и в однополюсном и трехполюсном вариантах установи (разъединители 150 кВ) на горизонтальной плоскости и трехполюсном варианте (разъединитель РДЗ -110-СК). Разъединители РДЗ на класс напряжения 35 и 110 кВ на номинальный ток 1000 А допускают установку на вертикальной плоскости.

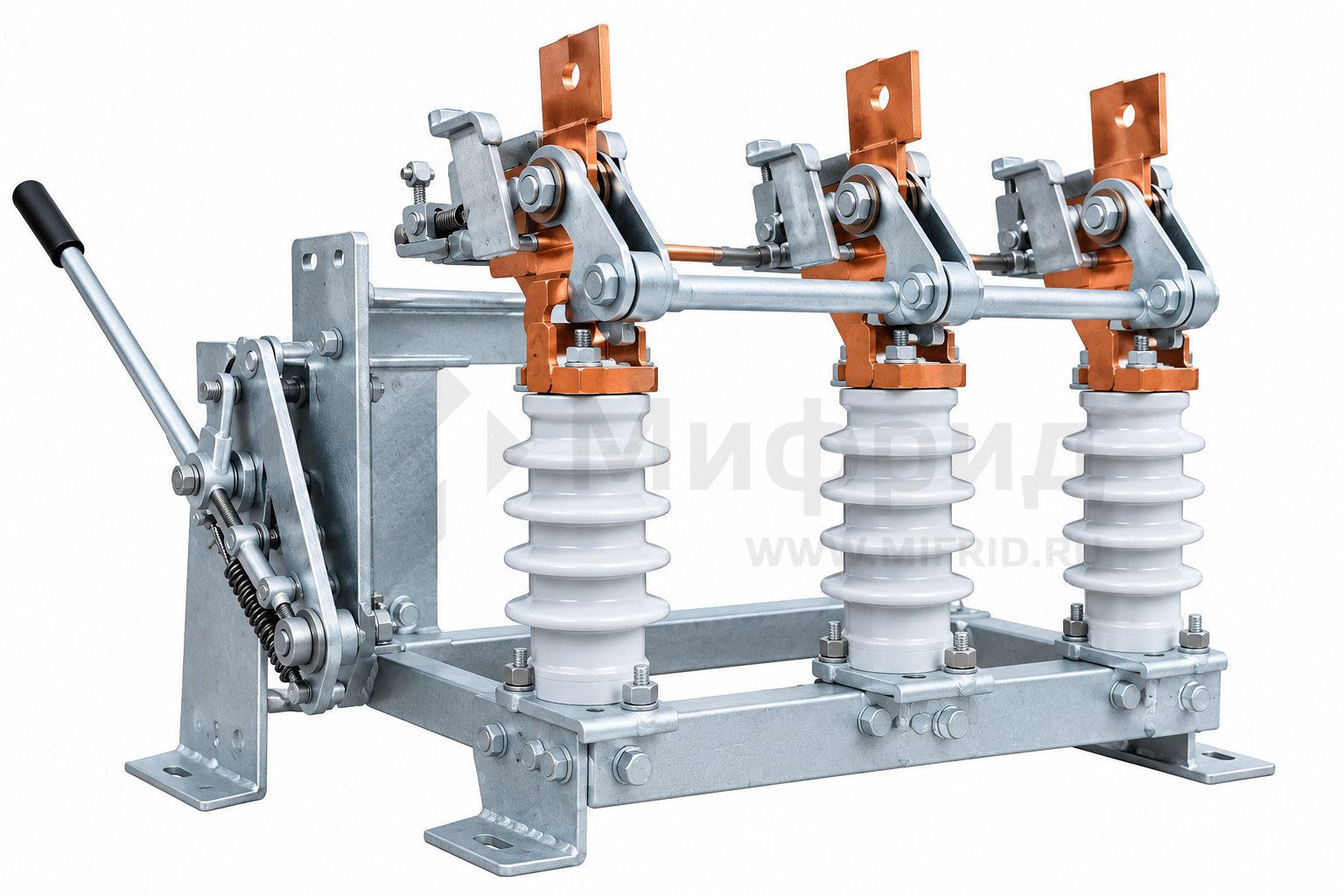

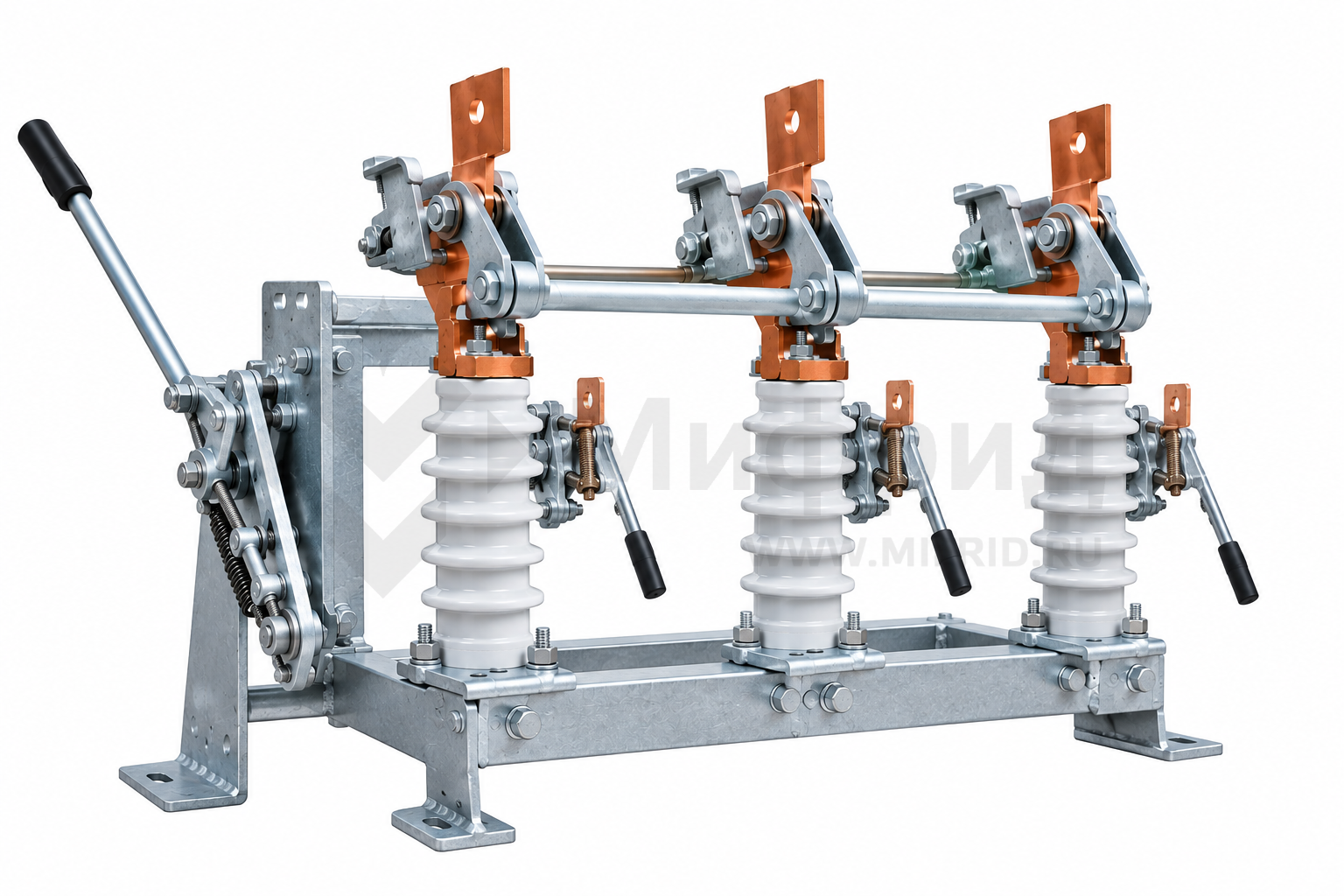

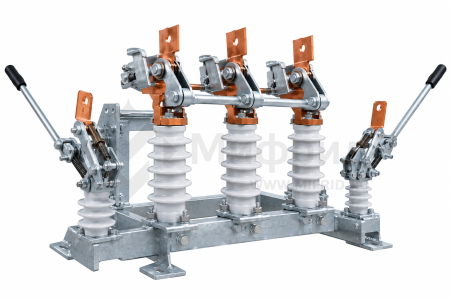

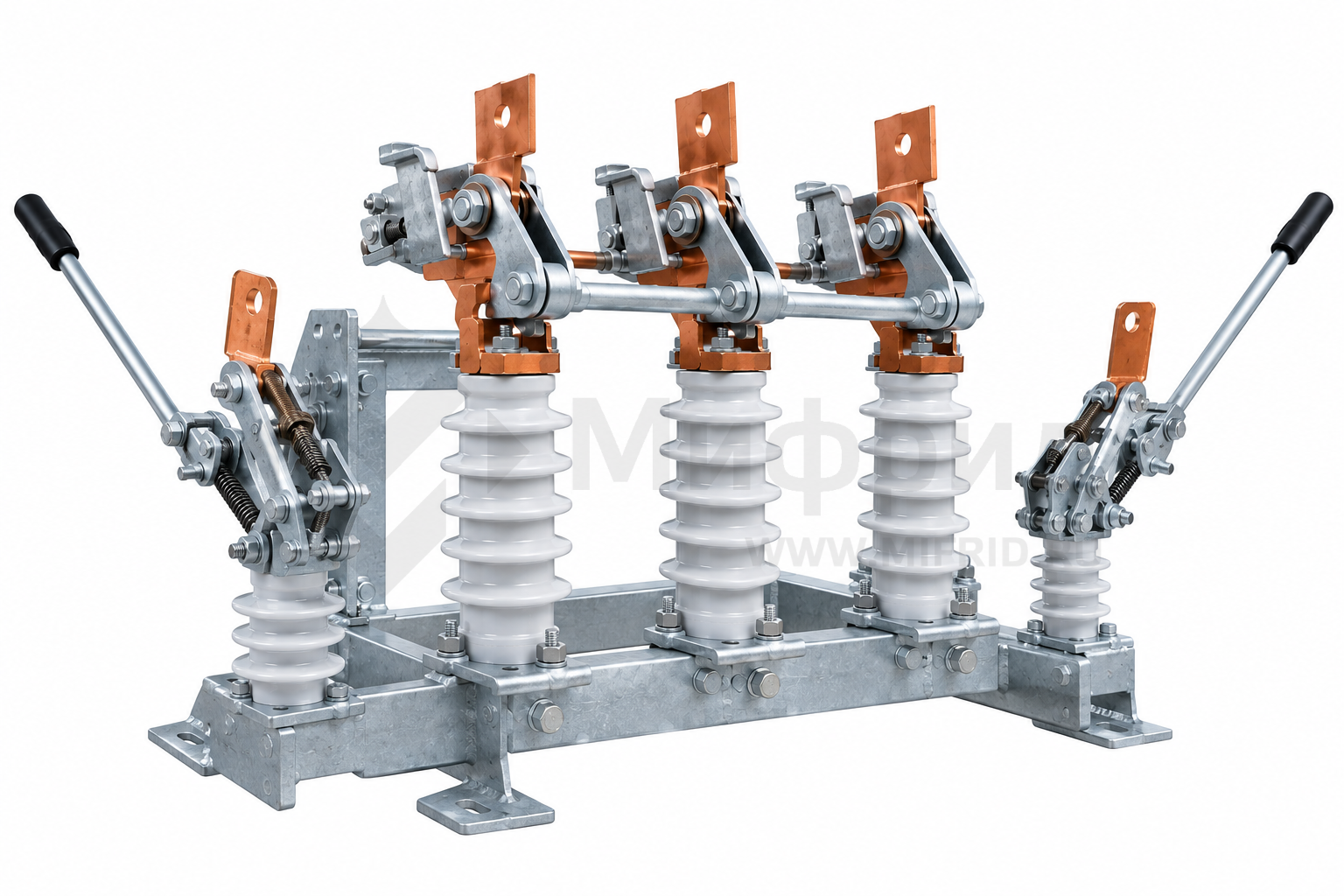

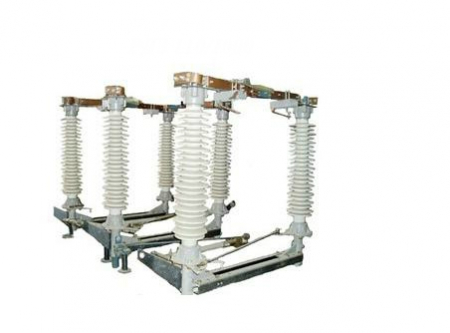

Полюс разъединителя РДЗ выполнен в виде двухколонкового аппарата с разворотом главных ножей в горизонтальной плоскости и состоит из цоколя, изоляционных колонн, токоведущей системы и заземляющего устройства.
Контактные ножи разъединителя на 1000 А выполнены из двух медных параллельных шин, установленных «на ребро», один конец которых гибкими связями соединен с контактным выводом, а на другом образован разъемный контакт.
Контактные ножи разъединителей РДЗ на 2000 и 3150 А состоят из двух контактных ножей на 1000 А. В заземляющее устройство разъединителя входят заземлители, стационарно установленные на цоколе разъединителя и неподвижный контакт, установленный на главном контактном ноже.
Основные части разъединителя, выполненные из черных металлов, имеют стойкое антикоррозийное покрытие — горячий или гальванический цинк.
Разъединители РДЗ приводятся в действие ручными приводами ПРГ-2БУХЛ1 (разъединители 35 и 110 кВ), а также двигательными приводами типа ПДГ-5 (разъединители 110, 150, 220 кВ). Двигательный привод имеет блок исполнительный и блок управления. Ручные и двигательные привода имеют электромагнитную и механическую блокировки между главными и заземляющими ножами.
Условное обозначение: РД3.2-35Б/1000НУХЛ1:
Р — разъединитель;
Д — двухполюсный;
3 — наличие заземлителей;
2 — количество заземлителей;
35 — номинальное напряжение, кВ;
Б — исполнение изоляции;
1000 — номинальный ток, А;
Н — повышенной надежности;
УХЛ — климатическое исполнение;
1 категория размещения.
Обозначение ТУ:ТУ 16-91 ИВЕЖ.674213.018 ТУ
| Наименование и тип изделия | Число контактов | |||
| Ток термостойкости, кА | Предельный сквозной ток, кА | Масса, кг | Комплектующий привод, тип | |
| РАЗЪЕДИНИТЕЛИ СЕРИИ РДЗ НА НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 35 кВ | ||||
| а) разъединители без заземлителей | ||||
| РД-35/400 УХЛ1 | 12,5 | 31,25 | 44 | ПРГ-2УХЛ1 |
| РД-35Б/400 УХЛ1 | 12,5 | 31,25 | 48 | ПРГ-2УХЛ1 |
| РД-35.IV/400 УХЛ1 | 12,5 | 31,25 | 35 | ПРГ-2УХЛ1 |
| РД-35/1000Н УХЛ1 | 16 | 40 | 43 | ПРГ-2УХЛ1 |
| РД-35.IV/1000 УХЛ1 | 16 | 40 | 28 | ПРГ-2УХЛ1 |
| б) разъединители с одним заземлителем на полюс со стороны ведущей колонки | ||||
| РДЗ.1-35/400 УХЛ1 | 12,5 | 31,25 | 44 | ПРГ-02-2БУХЛ1 |
| РДЗ.1-35Б/400 УХЛ1 | 12,5 | 31,25 | 51 | ПРГ-02-2БУХЛ1 |
| РДЗ.1-35.IV/400 УХЛ1 | 12,5 | 31,25 | 34 | ПРГ-02-2БУХЛ1 |
| РДЗ.1-35/1000Н УХЛ1 | 16 | 40 | 50 | ПРГ-02-2БУХЛ1 |
| РДЗ.1-35Б/1000Н УХЛ1 | 16 | 40 | 55 | ПРГ-02-2БУХЛ1 |
| РДЗ.1-35.IV/1000Н УХЛ1 | 16 | 40 | 37 | ПРГ-02-2БУХЛ1 |
| РДЗ.1-35Б/1250Н Т1 | 31,5 | 80 | 50 | ПРГ-02-2БТ1 |
| РДЗ.1-35Б/2000Н УХЛ1 | 31,5 | 80 | 64 | ПРГ-02-2БУХЛ1 |
| РДЗ.1-35/3150 УХЛ1 | 50 | 125 | 68 | ПРГ-2УХЛ1 |
| РДЗ.1-35/400 УХЛ1* верт.уст. | 12,5 | 31,25 | 50 | ПРГ-01-2БУХЛ1 |
| РДЗ.1-35.IV/400 УХЛ1* верт.уст. | 12,5 | 31,25 | 37 | ПРГ-01-2БУХЛ1 |
| РДЗ.1-35/1000Н УХЛ1* верт.уст. | 16 | 40 | 55 | ПРГ-01-2БУХЛ1 |
| РДЗ.1-35.IV/1000Н УХЛ1* верт.уст. | 16 | 40 | 37 | ПРГ-01-2БУХЛ1 |
| в) разъединители с одним заземлителем на полюс со стороны ведомой колонки | ||||
| РДЗ.1а-35/1000Н УХЛ1 | 16 | 40 | 50 | ПРГ-01-2БУХЛ1 |
| РДЗ.1а-35Б/1000Н УХЛ1 | 16 | 40 | 55 | ПРГ-01-2БУХЛ1 |
| РДЗ.1а-35.IV/1000 УХЛ | 16 | 40 | 37 | ПРГ-01-2БУХЛ1 |
| РДЗ.1а-35/1000 УХЛ1* верт.уст. | 16 | 40 | 50 | ПРГ-02-2БУХЛ1 |
| РДЗ.1а-35.IV/1000 УХЛ1* верт.уст | 16 | 40 | 37 | ПРГ-02-2БУХЛ1 |
| г) разъединители с двумя заземлителями | ||||
| РДЗ.2-35/400 УХЛ1 | 12,5 | 31,25 | 50 | ПРГ-00-2БУХЛ1 |
| РДЗ.2-35Б/400 УХЛ1 | 12,5 | 31,25 | 54 | ПРГ-00-2БУХЛ1 |
| РДЗ.2-35.IV/400 УХЛ1 | 12,5 | 31,25 | 39 | ПРГ-00-2БУХЛ1 |
| РДЗ.2-35/1000Н УХЛ1 | 16 | 40 | 57 | ПРГ-00-2БУХЛ1 |
| РДЗ.2-35Б/1000Н УХЛ1 | 16 | 40 | 62 | ПРГ-00-2БУХЛ1 |
| РДЗ.2-35.IV/1000 УХЛ1 | 16 | 40 | 44 | ПРГ-00-2БУХЛ1 |
| РДЗ.2-35Б/1250Н Т1 | 31,5 | 80 | 57 | ПРГ-00-2БУХЛ1 |
| РДЗ.2-35Б/2000Н УХЛ1 | 31,5 | 80 | 71 | ПРГ-00-2БУХЛ1 |
| РДЗ.2-35/3150 УХЛ1 | 50 | 125 | 74 | ПРГ-2УХЛ1 |
| РДЗ.2-35/400 УХЛ1* верт.уст. | 12,5 | 31,25 | 50 | ПРГ-00-2БУХЛ1 |
| РДЗ.2-35.IV/400 УХЛ1* верт.уст. | 12,5 | 31,25 | 39 | ПРГ-00-2БУХЛ1 |
| РДЗ.2-35/1000 УХЛ1* верт.уст. | 16 | 40 | 57 | ПРГ-00-2БУХЛ1 |
| РДЗ.2-35.IV/1000 УХЛ1* верт.уст. | 16 | 40 | 44 | ПРГ-00-2БУХЛ1 |
| Примечание: * – только трехполюсное исполнение IV – индекс, обозначающий степень загрязнения по ГОСТ 9920, для разъединителей с полимерной изоляцией | ||||
| РАЗЪЕДИНИТЕЛИ СЕРИИ РДЗ НА НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 110-220 кВ | ||||
| РДЗ-110/1000Н УХЛ1 | 25 | 63 | 166 | ПРГ-2БУХЛ1 или ПДГ-5УХЛ1 или ПДГ-8УХЛ1 |
| РДЗ-110/2000Н УХЛ1 | 31,5 | 80 | 182 | — // — |
| РДЗ-110/3150Н УХЛ1 | 40 | 100 | 186 | — // — |
| РДЗ-110Б/1000Н УХЛ1 | 25 | 63 | 182 | — // — |
| РДЗ-110Б/2000 УХЛ1 | 31,5 | 80 | 198 | — // — |
| РДЗ-110/1000Н УХЛ1 верт.уст.** | 25 | 63 | 166 | ПРГ-2БУХЛ1 |
| РДЗП-СК-110/1000 УХЛ1** | 25 | 63 | 167 | — // — |
| РДЗ-110Б/1250Н Т1* | 31,5 | 80 | 188 | ПРГ-2БТ1 или ПДГ-5Т1 или ПДГ-5УХЛ1 или ПДГ-8УХЛ1 |
| РДЗП-110/1000 УХЛ1 | 25 | 63 | 146 | — // — |
| РДЗП-110/2000 УХЛ1 | 31,5 | 80 | 162 | — // — |
| РДЗП-110/3150 УХЛ1 | 40 | 100 | 166 | — // — |
| РДЗП-СК-110/1000 УХЛ1 | 25 | 63 | 147 | ПРГ-2БУХЛ1 |
| РДЗ-150/1000Н У1 | 25 | 63 | 425 | ПДГ-5УХЛ1 |
| РДЗ-150/2000Н У1 | 40 | 100 | 440 | ПДГ-5УХЛ1 или ПДГ-8УХЛ1 |
| РДЗ-220/1000Н УХЛ1 | 25 | 63 | 524 | — // — |
| РДЗ-220/2000Н УХЛ1 | 31,5 | 80 | 542 | — // — |
| РДЗ-220/3150Н УХЛ1 | 50 | 125 | 564 | — // — |
| РДЗ-220Б/1250Н Т1 | 40 | 100 | 468 | ПДГ-5Т1 |
| РДЗ-220Б/1000Н УХЛ1 | 25 | 63 | 436 | ПДГ-5УХЛ1 или ПДГ-8УХЛ1 |
| РДЗ-220Б/2000Н УХЛ1 | 31,5 | 80 | 469 | — // — |
| РДЗ-220Б/3150Н УХЛ1 | 50 | 125 | 500 | — // — |
