Разъединители предназначены для включения и отключения обесточенных участков электрических цепеq, находящихся под напряжением, а также заземления отключенных участков при помощи заземлителей. Разъединители также используются для отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий.
Условное обозначение:
вертикальная установка: РГ-В.Х1Х2-35.II/ Х3УХЛХ4 ; РГП-В.Х1Х2-35.II/ Х3УХЛХ4
горизонтальная установка: РГ.Х1Х2-35.II/ Х3УХЛХ4 ; РГП.Х1Х2-35.II/ Х3УХЛХ4
Р – разъединитель;
Г – горизонтально-поворотный тип;
П – с полимерной изоляцией;
В – вертикальная установка;
Х1 – количество заземлителей (1 или 2);
Х2 — расположение заземлителей: а – со стороны неподвижной колонки, б – со стороны подвижной колонки;
35 — номинальное напряжение, кВ;
II- степень загрязнения изоляции по ГОСТ 9920-89 (в исполнении I индекс отсутствует);
Х3 – номинальный ток (1000, 2000 или 3150), А;
УХЛ – климатическое исполнение по ГОСТ 15150-69;
Х4 — категория размещения по ГОСТ 15150-69 (2 – для разъединителей РГ-В-35 вертикальной установки; 1 – для всех остальных разъединителей).
Конструкция:
Разъединители предназанчены для включения и отключения обесточенных участков электрической цепи, находящихся пд напряжением, а также заземления отключенных участков при помощи заземлителей.
Присоединительные размеры новых разъединителей выбраны с учетом возможности установки их на существующие опорные конструкции разъединителей серии РДЗ.

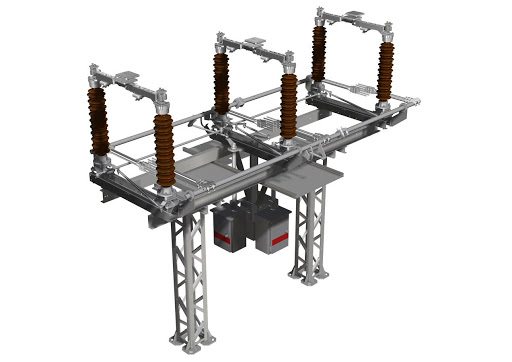

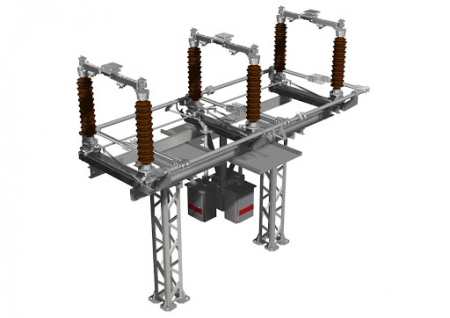

Разъединители представляют собой двухколонковые аппараты с поворотом контактных ножей в горизонтальной плоскости. Разъединители состоят из главной токоведущей системы, опорно-поворотной изоляции, несущей рамы и заземлителей.
Контактные ножи разъединителей выполнены из медных шин, к которым закреплены ламели из бронзового сплава. Выводные контакты выполнены с переходными контактными роликами и герметично закрыты. Это обеспечивает стабильное контактное нажатие в течение всего срока службы и небольшие усилия оперирования на рукоятке ручного привода. Контактирующие поверхности разъемного и выводного контактов покрыты серебром.
Разъединители комплектуются полимерными или высокропрочными фарфоровыми изоляторами.
Управление главными контактными ножами разъединителей и заземлителями может осуществляться как электродвигательными приводами ПД-14УХЛ1, так и ручными приводами ПРГ-5УХЛ1. Приводы ПРГ-5УХЛ1 комплектуются переключающими устройствами типа ПУ на базе герконов, а приводы ПД-14УХЛ1 — блоком коммутации на базе микровыключателей, и модернизированной электромагнитной блокировкой типа ЗБ-1М с электромагнитным ключом КЭЗ-1М и ключом КМ-1 для аварийного деблокирования.
Преимущества
Разъединители серии РГ по сравнению с выпускаемыми до настоящего времени разъединителями серии РДЗ имеют следующие преимущества:
1.Минимальные затраты на обслуживание в процессе эксплуатации:
— контактные поверхности покрыты гальваническим оловом и серебром;
— элементы конструкции, выполненные из черного металла, имеют стойкие антикоррозийные покрытия горячим и термодиффузионным цинком;
— в основаниях поворотных колонок и скользящем контакте главного токоведущего контура применены закрытые подшипники с заложенной в них долговременной смазкой, не требующие обслуживания в течение всего срока службы.
2.Надежность контактной системы (в конструкции отсутствуют гибкие связи, применен скользящий контакт).
3.Разъединители работоспособны при гололеде до 20 мм, тогда как разъединители РДЗ допускают оперирование при толщине корки льда до 10 мм.
4.Отсутствие межколонковой тяги.
5.Отсутствие дополнительных затрат у заказчика при монтаже:
— в комплект поставки входят соединительные элементы между полюсами и между разъединителем и приводом, не требующие применения сварки;
— возможность поставки разъединителя на несущей металлоконструкции;
— в комплект поставки входит кроншейн для установки приводов, устанавливаемый непосредственно на железобетонную опору.
Обозначение ТУ: ТУ3414-032-41586029-98
|
Наименование и тип изделия |
Назначение, краткая техническая характеристика |
|||
|
Ток термо-стойкости, кА |
Предельный сквозной ток, кА |
Масса, кг |
Комплектующий привод, тип |
|
|
на номинальное напряжение 35 – 40,5 кВ |
||||
|
разъединители без заземлителей |
||||
|
РГ-35/1000 УХЛ1 |
16 |
40 |
41,5 |
ПРГ-5УХЛ1 или ПД-14УХЛ1 |
|
РГ-35 .II/1000 УХЛ1 |
16 |
40 |
49,9 |
— // — |
|
РГ-35 / 2 000 УХЛ1 |
31,5 |
80 |
49,5 |
— // — |
|
РГ-35 .II/ 2 000 УХЛ1 |
31,5 |
80 |
57,9 |
— // — |
|
РГП-35 / 1 000 УХЛ1 |
16 |
40 |
37,5 |
— // — |
|
РГП-35 / 2 000 УХЛ1 |
31,5 |
80 |
43,5 |
— // — |
|
РГ-В-35 / 1 000 УХЛ2 |
16 |
40 |
132 |
— // — |
|
РГ-В-35 .II/ 1 000 УХЛ2 |
16 |
40 |
141 |
— // — |
|
РГ-В-35 / 2 000 УХЛ2 |
31,5 |
80 |
158 |
— // — |
|
РГ-В-35 .II/ 2 000 УХЛ2 |
31,5 |
80 |
166 |
— // — |
|
РГП-В-35 / 1 000 УХЛ2 |
16 |
40 |
120 |
— // — |
|
РГП-В-35 / 2 000 УХЛ2 |
31,5 |
80 |
145 |
— // — |
|
РГ-35/3150 УХЛ1 |
40 |
100 |
71,8 |
— // — |
|
РГ-35 .II /3150 УХЛ1 |
40 |
100 |
80,2 |
— // — |
|
РГП-35/3150 УХЛ1 |
40 |
100 |
67,2 |
— // — |
|
разъединители с одним заземлителем со стороны неподвижной колонки |
||||
|
РГ . 1а-35/1000 УХЛ1 |
16 |
40 |
47,7 |
ПРГ-5УХЛ1 или ПД-14УХЛ1 |
|
РГ . 1а-35. II /1000 УХЛ1 |
16 |
40 |
56,1 |
— // — |
|
РГ . 1а-35/2000 УХЛ1 |
31,5 |
80 |
55,7 |
— // — |
|
РГ . 1а-35.II/2000 УХЛ1 |
31,5 |
80 |
64,1 |
— // — |
|
РГП . 1а-35/1000 УХЛ1 |
16 |
40 |
41,7 |
— // — |
|
РГП . 1а-35/2000 УХЛ1 |
31,5 |
80 |
49,7 |
— // — |
|
РГ-В.1а-35/1000 УХЛ2 |
16 |
40 |
158 |
— // — |
|
РГ-В.1а-35. II /1000 УХЛ2 |
16 |
40 |
167 |
— // — |
|
РГ-В.1а-35/2000 УХЛ2 |
31,5 |
80 |
187 |
— // — |
|
РГ-В.1а-35. II /2000 УХЛ2 |
31,5 |
80 |
196 |
— // — |
|
РГП-В.1а-35/1000 УХЛ2 |
16 |
40 |
146 |
— // — |
|
РГП-В.1а-35/2000 УХЛ2 |
31,5 |
80 |
175 |
— // — |
|
РГ.1а-35/3150 УХЛ1 |
40 |
100 |
74,9 |
— // — |
|
РГ.1а-35. II /3150 УХЛ1 |
40 |
100 |
83,3 |
— // — |
|
РГП.1а-35/3150 УХЛ1 |
40 |
100 |
70,0 |
— // — |
|
разъединители с одним заземлителем со стороны подвижной колонки |
||||
|
РГ . 1б-35/1000 УХЛ1 |
16 |
40 |
47,5 |
ПРГ-5УХЛ1 или ПД-14УХЛ1 |
|
РГ.1б-35.II/1000 УХЛ1 |
16 |
40 |
55,9 |
— // — |
|
РГ . 1б-35/2000 УХЛ1 |
31,5 |
80 |
55,5 |
— // — |
|
РГ . 1б-35 . II/2000 УХЛ1 |
31,5 |
80 |
63,9 |
— // — |
|
РГП . 1б-35/1000 УХЛ1 |
16 |
40 |
41,5 |
— // — |
|
РГП . 1б-35/2000 УХЛ1 |
31,5 |
80 |
49,5 |
— // — |
|
РГ-В.1б-35/1000 УХЛ2 |
16 |
40 |
156 |
— // — |
|
РГ-В.1б-35. II /1000 УХЛ2 |
16 |
40 |
165 |
— // — |
|
РГ-В.1б-35/2000 УХЛ2 |
31,5 |
80 |
185 |
— // — |
|
РГ-В.1б-35. II /2000 УХЛ2 |
31,5 |
80 |
194 |
— // — |
|
РГП-В.1б-35/1000 УХЛ2 |
16 |
40 |
144 |
— // — |
|
РГП-В.1б-35/2000 УХЛ2 |
31,5 |
80 |
173 |
— // — |
|
РГ.1б-35/3150 УХЛ1 |
40 |
100 |
78,6 |
— // — |
|
РГ.1б-35. II /3150 УХЛ1 |
40 |
100 |
86,8 |
— // — |
|
РГП.1б-35 /3150 УХЛ1 |
40 |
100 |
69,5 |
— // — |
|
разъединители с двумя заземлителями |
||||
|
РГ.2-35/1000 УХЛ1 |
16 |
40 |
46,1 |
ПРГ-5УХЛ1 или ПД-14УХЛ1 |
|
РГ.2-35. II /1000 УХЛ1 |
16 |
40 |
53,9 |
— // — |
|
РГ.2-35/2000 УХЛ1 |
31,5 |
80 |
61,9 |
— // — |
|
РГ.2-35. II /2000 УХЛ1 |
31,5 |
80 |
70,3 |
— // — |
|
РГП.2-35/1000 УХЛ1 |
16 |
40 |
50,1 |
— // — |
|
РГП.2-35/2000 УХЛ1 |
31,5 |
80 |
55,9 |
— // — |
|
РГ-В.2-35/1000 УХЛ2 |
16 |
40 |
179 |
— // — |
|
РГ-В.2-35. II /1000 УХЛ2 |
16 |
40 |
189 |
— // — |
|
РГ-В.2-35/2000 УХЛ2 |
31,5 |
80 |
209 |
— // — |
|
РГ-В.2-35. II/2000 УХЛ2 |
31,5 |
80 |
219 |
— // — |
|
РГП-В.2-35/1000 УХЛ2 |
16 |
40 |
178 |
— // — |
|
РГП-В.2-35/2000 УХЛ2 |
31,5 |
80 |
197 |
— // — |
|
РГ.2-35/3150 УХЛ1 |
40 |
100 |
78,6 |
— // — |
|
РГ.2-35. II /3150 УХЛ1 |
40 |
100 |
86,8 |
— // — |
|
РГП.2-35/3150 УХЛ1 |
40 |
100 |
73,7 |
— // — |
Примечание:
Разъединители серий РГ и РГП выпускаются в однополюсном, двухполюсном и трехполюсном исполнениях, серий РГ-В и РГП-В (верт.уст.) только в трехполюсном исполнении, серий РГ в тропическом исполнении в однополюсном и трехполюсном исполнении. Для однополюсного, двухполюсного и трехполюсного разъединителей серии РГ и РГП возможна поставка в сборе с несущей металлоконструкцией и комплектом соединительных элементов. РГП – разъединители с полимерной изоляцией, соответствующей IV степени загрязнения по ГОСТ 9920.
