Разъединители контактной сети постоянного тока типа РКЖ предназначены для включения и отключения находящихся под напряжением ненагруженных участков контактной сети постоянного тока электрифицированных железных дорог, а при оперировании электродвигательным приводом - также для отключения при наибольшем рабочем напряжении токов вспомогательных машин электроподвижного состава, токов отопления пассажирских вагонов и в аварийном режиме - токов подпитки смежных подстанций. А также для заземления отключенных участков контактной сети.
Конструкция:

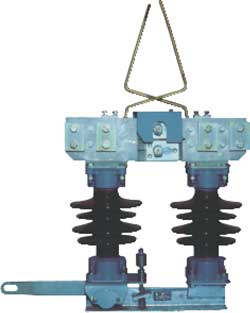

Разъединители выполнены в виде двухколонкового аппарата качающегося типа, состоящего из цоколя, подвижного и неподвижного изоляторов, главной токоведущей и дугогасительных систем.
Применены новые фарфоровые изоляторы с минимальной разрушающей нагрузкой на изгиб 6 кН.
Подвижный изолятор установлен на поворотном основании, качающемся в плоскости продольной оси разъединителя. В поворотное основание установлен специальный подшипниковый узел, не требующий смазки в течение всего срока эксплуатации. Установлен буфер, уменьшающий ударную нагрузку на подвижный изолятор.
Главная токоведущая система состоит из подвижного и неподвижного ножей. Установленные на главных ножах зажимные колодки позволяют непосредственное подсоединение круглых медных или алюминиевых проводов. Контактное нажатие создается подпружиненными ламельными контактами.
Дугогасительная система состоит из двух дугогасительных рогов, установленных на неподвижном и подвижном ножах разъединителей.
Заземлитель представляет собой стальной кронштейн с разъемным ламельным контактом. При отключении разъединителя контакт, установленный на подвижном ноже разъединителя, входит в разъемный ламельный контакт. Такая конструкция выполняет роль механической блокировки от ошибочного оперирования и исключает дополнительный привод для управления заземлителем. Цоколь покрыт горячим цинком, токоведущая система - гальваническим оловом.
Управление разъединителями осуществляется ручными или электродвигательными приводами.
Конструкция разъединителей защищена потентом РФ на изобретение.
Условия эксплуатации:
Разъединители и привод изготавливаются в климатическом исполнении УХЛ категории размещения 1 по ГОСТ 15150, ГОСТ 15543.1
Работоспособность разъединителей обеспечивается при следующих условиях:
- при высоте над уровнем моря не более 1000 м;
- при отсутствии образования льда и максимальном давлении ветра 1000 Па (соответствует скорости ветра 40 м/с);
- при толщине корки льда 20 мм и давлении ветра 140 Па (соответствует скорости ветра 15 м/с).
Разъединители устойчивы к воздействию внешних механических факторов по группе М6 ГОСТ 17516.1.
Условное обозначение:
РКЖ - 1(2)(3) - 3,3/ Х₁ Х₂Х₃
Р - разъединитель;
К - для контактной сети;
Ж - для применения в устройствах электроснабжения железных дорог;
1 - с контактными зажимами для присоединения медных проводов;
2 - с контактными зажимами для присоединения алюминиевых проводов;
3 - с контактными зажимами для присоединения медных проводов к выводу подвижной колонки и алюминиевых проводов к выводу неподвижной колонки;
3,3 - номинальное напряжение, кВ;
Х₁ - номинальный ток, А;
Х₂ - климатическое исполнение по ГОСТ 15150;
Х₃ - категория размещения.
Модельный ряд:
РКЖ-1-3,3/1250 УХЛ1
РКЖ-2-3,3/1250 УХЛ1
РКЖ-3-3,3/1250 УХЛ1
РКЖ-1-3,3/3000 УХЛ1
РКЖ-2-3,3/3000 УХЛ1
РКЖ-3-3,3/3000 УХЛ1
РКЖ-1-3,3/4000 УХЛ1
РКЖ-2-3,3/4000 УХЛ1
РКЖ-3-3,3/4000 УХЛ1
Габаритные размеры разъединителей серии РКЖ
