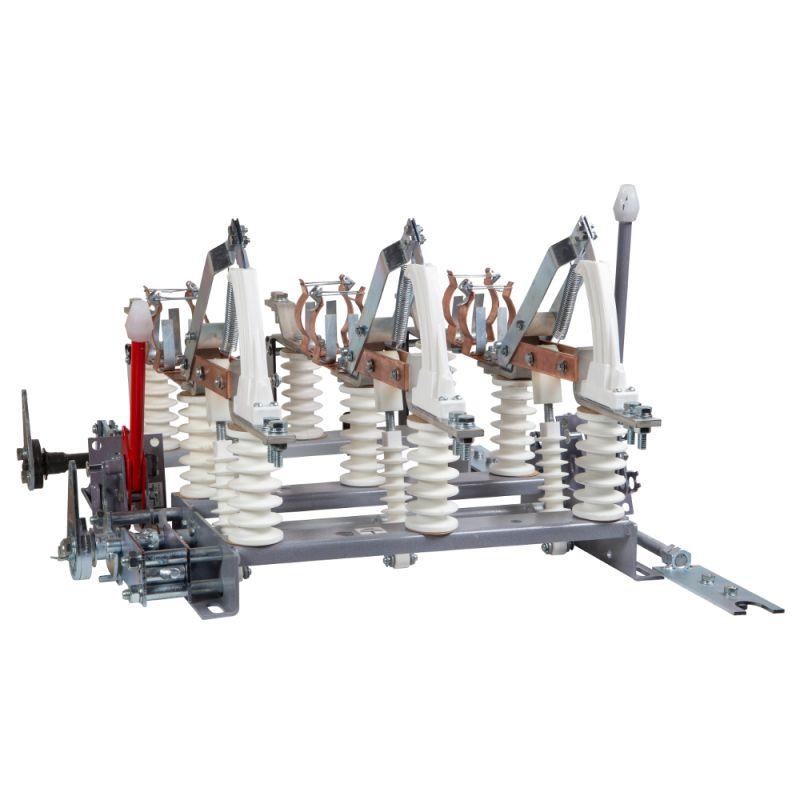

Назначение и область применения
Основное назначение выключателей ВНА - включение и отключение под нагрузкой участков электрических цепей напряжением до 10 кВ, частотой 50-60 Гц, с номинальным током в соответствии со структурой обозначения.
Конструктивно выключатель ВНА устанавливается в следующих типах распределительных устройств:
Комплектные распределительные устройства (КРУ)
Камеры стационарные одностороннего обслуживания (КСО)
Комплектные трансформаторные подстанции (КТП) внутренней установки
Важная особенность: эти аппараты обеспечивают видимый разрыв цепи в отключенном положении и безопасное заземление отключенного участка для производства работ
Принцип действия и конструктивные особенности
Автогазовое дугогашение
Выключатель ВНА относится к коммутационным аппаратам с автогазовым дугогасительным устройством. Принцип работы основан на гашении электрической дуги, возникающей при размыкании контактов, потоком газов, выделяющихся из стенок дугогасительной камеры под воздействием высокой температуры дуги.
В дугогасительной камере установлены специальные вкладыши из полиметилметакрилата (органического стекла). При горении дуги материал вкладышей интенсивно разлагается с выделением большого количества газов, давление в камере повышается, дуга охлаждается и гаснет.
Конструкция
Основные элементы конструкции выключателя ВНА:
Рама - несущая металлическая конструкция
Изоляторы - опорные и тяговые
Главные контакты (неподвижные и подвижные) - обеспечивают прохождение рабочего тока
Дугогасительные контакты - размыкаются после главных, принимая на себя дугу
Дугогасительные камеры - по одной на каждый полюс
Вал управления - передает движение от привода к контактам
Пружинный механизм - обеспечивает быстроту операций включения и отключения
Особенности кинематики
При включении сначала замыкаются главные контакты, затем дугогасительные. При отключении последовательность обратная: сначала размыкаются главные контакты (без дуги, так как цепь еще замкнута через дугогасительные), затем дугогасительные контакты, на которых и возникает дуга, гасимая в камере.
|
Бренд
|
КЭАЗ |
|
Серия
|
Разъединители высоковольтные |
|
Артикул
|
142388 |
|
Номинальное напряжение, В
|
10000 кВ |
|
Количество полюсов
|
3-полюсное |
|
Код единицы измерения размера (ДхШхВ)
|
Метр |
|
Номинальный ток, А
|
630 А |
|
Тип изоляционного материала
|
Фарфор |
|
Дистанционное управление
|
Нет |
|
Тип разъединителя
|
Заземляющий разъединитель |
|
Длина
|
0.72 |
|
Ширина
|
0.58 |
|
Высота
|
0.46 |
