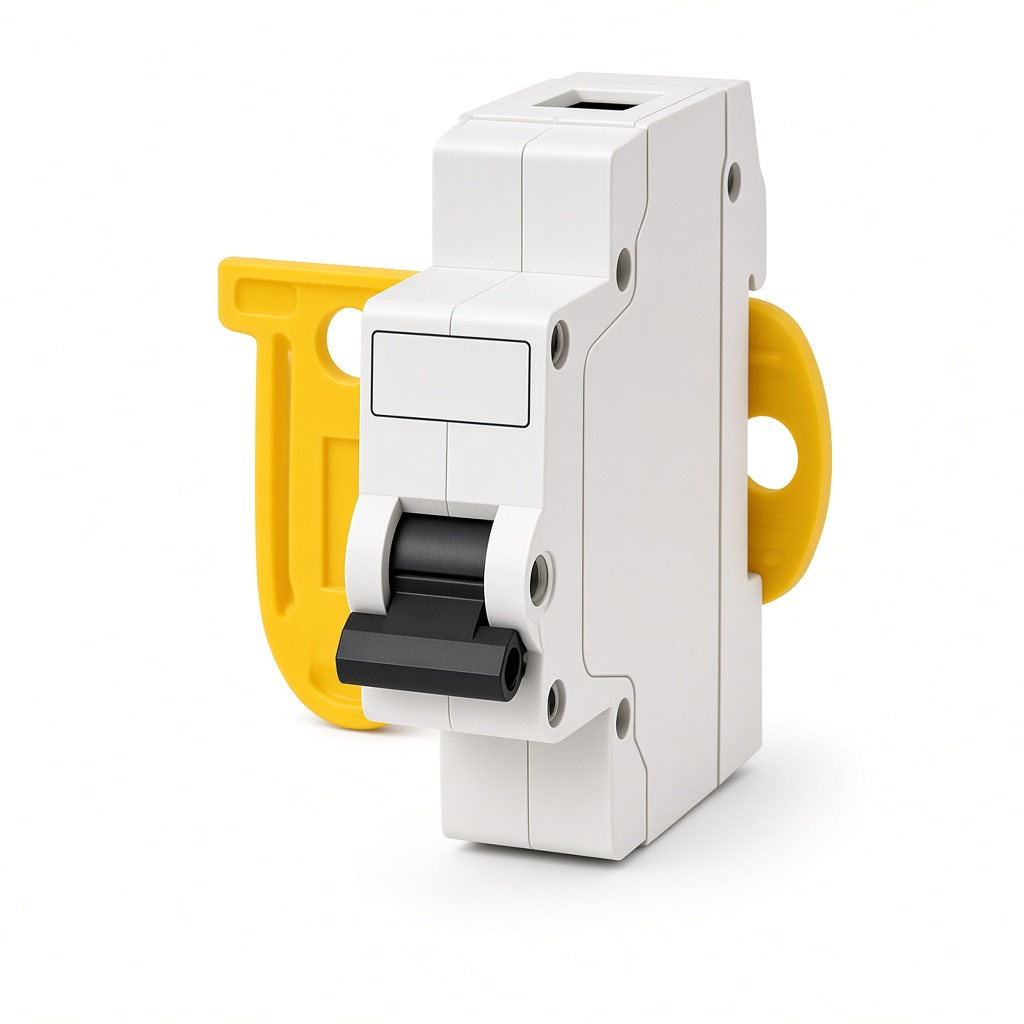

Автоматический выключатель размыкает цепь в момент перегрузки или короткого замыкания. Купить автоматические выключатели с доставкой по России вы можете в интернет-магазине «Мифрид». В каталоге представлены модульные автоматы серий ВА и EKF для распределительных щитов, а также аппараты коммутации цепей управления — путевые и конечные выключатели ВПК, ВК, TZ и КУ.

Мы отгружаем продукцию юридическим лицам и частным покупателям со склада в Санкт-Петербурге, а редкие исполнения поставляем под заказ напрямую от производителей. На всю номенклатуру предоставляем декларации соответствия и паспорта.

Серии и типы автоматических выключателей

Ассортимент раздела делится на две группы по назначению. Модульные автоматы серий ВА и EKF защищают силовые линии от перегрузки и короткого замыкания. Путевые и конечные выключатели ВПК, ВК, TZ и КУ коммутируют цепи управления и сигнализации, отслеживая положение подвижных частей механизма.

Автоматические выключатели серии ВА

В серию ВА входят модульные автоматы общепромышленного назначения. Базовые модели ВА47-29 рассчитаны на номиналы от 1 до 63 А и отключающую способность 4,5 кА, версии ВА47-100 выдерживают до 100 А и 10 кА. Для вводных устройств и распределительных щитов подстанций применяют аппараты в литом корпусе ВА88 с номиналами до 1600 А и термомагнитными либо электронными расцепителями.

Модульные исполнения крепятся на DIN-рейку 35 мм защелкой на корпусе, силовые аппараты в литом корпусе монтируют на панель щита болтовым соединением. Ширина модуля 17,5 мм на полюс позволяет заранее рассчитать место в щите.

Выключатели ВПК — особенности и применение

Путевые контактные выключатели ВПК коммутируют цепи управления, сигнализации и контроля положения подвижных частей механизма. Аппарат срабатывает в момент, когда упор или кулачок нажимает на толкатель либо на рычаг с роликом.

Модели ВПК-2110, ВПК-2111 и ВПК-4110 рассчитаны на цепи переменного тока до 660 В и постоянного тока до 440 В. Корпус со степенью защиты IP65 не боится пыли, влаги и вибрации. Пружина самовозврата возвращает контактную группу в исходное положение после снятия усилия.

Выключатели ВК — разновидности и характеристики

Конечные выключатели ВК-200 и ВК-300 применяют в крановом хозяйстве и на подъемно-транспортном оборудовании. Они ограничивают ход тележки, моста или грузовой лебедки и подают команду на остановку привода в крайних точках пути.

Конструкция рассчитана на многократные срабатывания и грубые условия эксплуатации. Основные места установки — открытые площадки, цеха с высокой запыленностью, перепады температуры. Модификации отличаются типом привода и числом контактных групп.

Выключатели TZ — обзор модельного ряда

Серия TZ-8 включает компактные концевые выключатели, соответствующие ГОСТ IEC 60947-5-1-2014. Модельный ряд включает TZ-8104, TZ-8107, TZ-8108, TZ-8111, TZ-8112, TZ-8122, TZ-8166 и TZ-8169, которые различаются типом привода — рычаг с роликом, плунжер, шток, пружинный ус.

Контактная группа рассчитана на 5 А в цепи 250 В переменного тока и на 0,4 А в цепи 115 В постоянного тока. Литой корпус со степенью защиты IP65 не пропускает пыль, влагу и минеральное масло, поэтому аппараты этой серии широко применяют в станкостроении и на конвейерных линиях. На рынке та же конструкция встречается под обозначением KZ — это полный аналог.

Выключатели КУ — технические параметры

Крановые конечные выключатели серии КУ-700 — КУ-701А, КУ-703А, КУ-704А, КУ-706А устанавливают на мостовых и козловых кранах. Они разрывают цепь управления электроприводом в момент, когда механизм доходит до крайнего положения.

Аппараты рассчитаны на тяжелый режим эксплуатации и большое число циклов. Модификации различаются приводом и схемой возврата контактов — рычаг, груз на тросе, самовозвратное или фиксируемое исполнение.

Автоматические выключатели EKF — надежность и цена

EKF выпускает модульные автоматы в двух линейках:

• Серия Basic рассчитана на бюджетные объекты — квартирные щиты, небольшие торговые и офисные помещения.
• Линейка PROxima предназначена для промышленности и коммерческой недвижимости, где нужен запас по отключающей способности.

Мы поставляем аппараты ВА 47-63 и ВА 47-100 с характеристиками B, C и D, а также силовые ВА-99 в литом корпусе. Этот же производитель выпускает концевые выключатели серии TZ-8, поэтому можно подобрать защиту силовых линий и коммутацию цепей управления одного бренда.

Как выбрать автоматический выключатель по параметрам

Аппарат подбирают от расчетной нагрузки и сечения кабеля.

Номинальный ток и ток отключения

Номинальный ток — величина, которую автомат пропускает длительно и без срабатывания. Он должен быть меньше длительно допустимого тока кабеля и больше расчетного тока нагрузки, иначе защита сработает раньше срока или пропустит опасную перегрузку.

Отключающая способность показывает максимальный ток короткого замыкания, который аппарат разорвет без разрушения контактов. Для квартирных и офисных щитов хватает 4,5 кА, для промышленных объектов вблизи трансформаторной подстанции нужно 6–10 кА и выше.

Времятоковые характеристики (B, C, D)

Буква на корпусе автомата обозначает кратность пускового тока, которую аппарат выдерживает без мгновенного отключения:

• B — от 3 до 5 номиналов, для осветительных линий и розеточных групп без пусковых нагрузок
• C — от 5 до 10 номиналов, универсальный вариант для смешанных нагрузок
• D — от 10 до 20 номиналов, для электродвигателей, сварочного оборудования и трансформаторов

Если данная характеристика выбрана неправильно, могут быть ложные отключения в момент пуска двигателя либо, наоборот, запоздалая реакция на перегрузку.

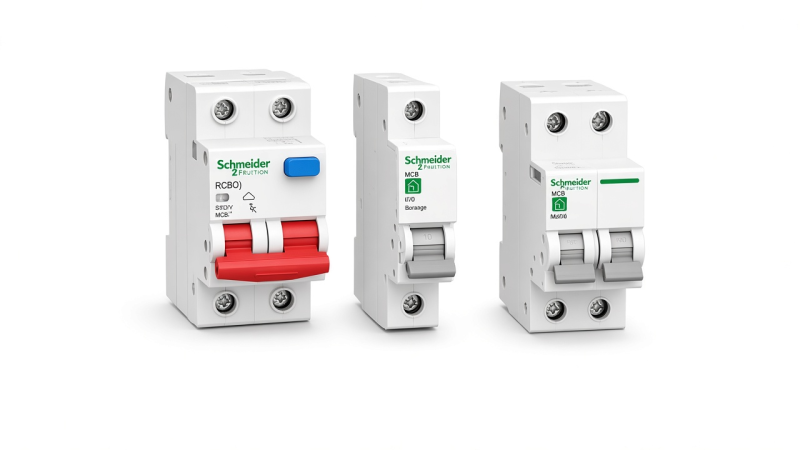

Однополюсные, двухполюсные, трехполюсные и четырехполюсные

Число полюсов определяется схемой сети и требованиями к разрыву нулевого проводника:

• Однополюсные — групповые линии однофазной сети, разрыв только фазного проводника
• Двухполюсные — вводные аппараты однофазной сети, разрыв фазы и нуля
• Трехполюсные — трехфазные линии без нулевого проводника, питание электродвигателей
• Четырехполюсные — вводные аппараты трехфазной сети с разрывом нулевого проводника

На вводе ставят аппараты с разрывом нуля. Это требование безопасности во время ремонтных работ на линии.

Монтаж на DIN-рейку и в распределительные щиты

Модульные автоматы крепятся на стандартную DIN-рейку шириной 35 мм. Ширину аппарата считают в модулях — один полюс равен 17,5 мм, поэтому трехполюсный автомат занимает три модуля щита.

Питание группы аппаратов подводят гребенчатой шиной, которая экономит место и убирает лишние перемычки. Силовые автоматы в литом корпусе подключают кабельными наконечниками к сборным шинам распределительного устройства.

Где используются автоматические выключатели

Аппараты защиты и коммутации ставятся везде, где есть распределение электроэнергии.

• Жилые и административные здания — вводные и групповые щиты, этажные распределительные устройства
• Промышленные предприятия — щиты силового питания станков, конвейеров, насосных групп
• Объекты ТЭК и энергетики — распределительные устройства подстанций, схемы собственных нужд
• Подъемно-транспортное оборудование — цепи управления кранов, лебедок, тельферов
• Строительные площадки — временные щиты питания, инвентарные распределительные устройства
• Сельское хозяйство — питание зерносушилок, вентиляции, доильного и кормового оборудования

Для каждого сегмента подбирают свою комбинацию номиналов, времятоковых характеристик и степени защиты корпуса.

Поставки автоматических выключателей под заказ

Ходовые номиналы доступны в наличии на складе в Санкт-Петербурге, остальную номенклатуру мы поставляем под заказ напрямую от производителей. Менеджер подберет аналог, если нужной позиции нет в наличии, и подготовит коммерческое предложение с ценой и сроком отгрузки. Для тендерных поставок и государственных контрактов подготовим пакет документов — декларации соответствия и паспорта изделий.

Сравнение автоматических выключателей ВА, ВПК, ВК, TZ, КУ, EKF

Автоматы ВА и EKF защищают силовую линию, выключатели ВПК, ВК, TZ и КУ коммутируют цепи управления. Общих параметров у этих групп почти нет, поэтому сравнивают их по отдельности — модульные автоматы между собой, концевые выключатели между собой.

В чем разница между сериями по конструкции

Автоматы ВА и EKF разрывают силовую цепь и содержат два расцепителя — тепловой на перегрузку и электромагнитный на короткое замыкание. Дугогасительная камера гасит дугу в момент размыкания, поэтому корпус рассчитан на большие токи.

Выключатели ВПК, ВК, TZ и КУ устроены иначе. Внутри находится контактная группа с механическим приводом — толкателем, рычагом или роликом. Ток здесь измеряется единицами ампер, а задача аппарата сводится к подаче сигнала в схему управления, а не к разрыву силовой линии.

Ценовой диапазон разных брендов и моделей

Модульные автоматы бюджетных линеек на малые номиналы представляют самую доступную часть каталога. Цена растет вместе с отключающей способностью и числом полюсов, а силовые аппараты в литом корпусе на сотни ампер стоят дороже модульных в разы.
